Deze campus is onderdeel van vzw VSOP Sint-Bertinus en realiseerde binnen de DBFM-scholencluster Wingene–Maldegem–Poperinge twee nieuwe schoolgebouwen in de Deken De Bolaan. Dit bestaande uit een eerstegraadsschool en een tweede vleugel met onder meer een polyvalente zaal en sporthal, met focus op kwaliteitsvol en toekomstgericht onderwijs.
What was the purpose?
De verwarming en ventilatie van de verschillende gebruikszones automatisch te regelen. Het project omvat twee afzonderlijke gebouwen met elk hun eigen technische installatie en meerdere individuele zones. De regeling moest niet alleen de klaslokalen en kantoorruimtes bedienen, maar ook de sporthal en de bijhorende kleedkamers. Door de verschillende functies en gebruiksprofielen was een flexibele en zonegerichte regeloplossing noodzakelijk.
De HVAC installatie bestaat (per gebouw) uit:
Een warmtepomp en gasketel
Één of meerdere ventilatiegroepen om het gebouw van verse lucht te voorzien
Naregelaars om elke zone afzonderlijk te kunnen verwarmen en verluchten
GEBOUW BEHEER SYSTEEM
GEBOUW BEHEER SYSTEEM
GEBOUW BEHEER SYSTEEM
GEBOUW BEHEER SYSTEEM
What was our solution?
Hedendaags gebouwbeheersysteem

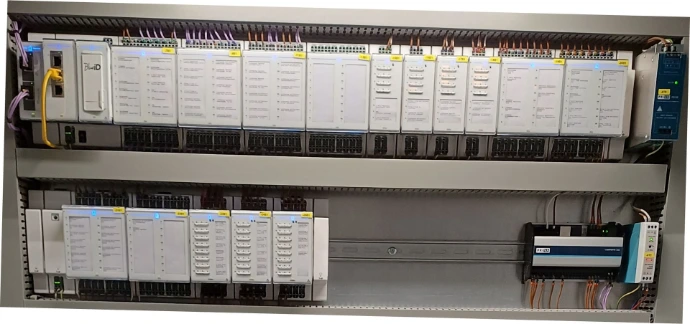

Omdat twee gebouwen met verschillende individuele zones in één regelconcept moesten worden geïntegreerd, kozen we voor een oplossing op basis van Priva-regeltechniek. In totaal werden twee Priva S10-controllers en dertig Priva Comfort CX 2-controllers voorzien.

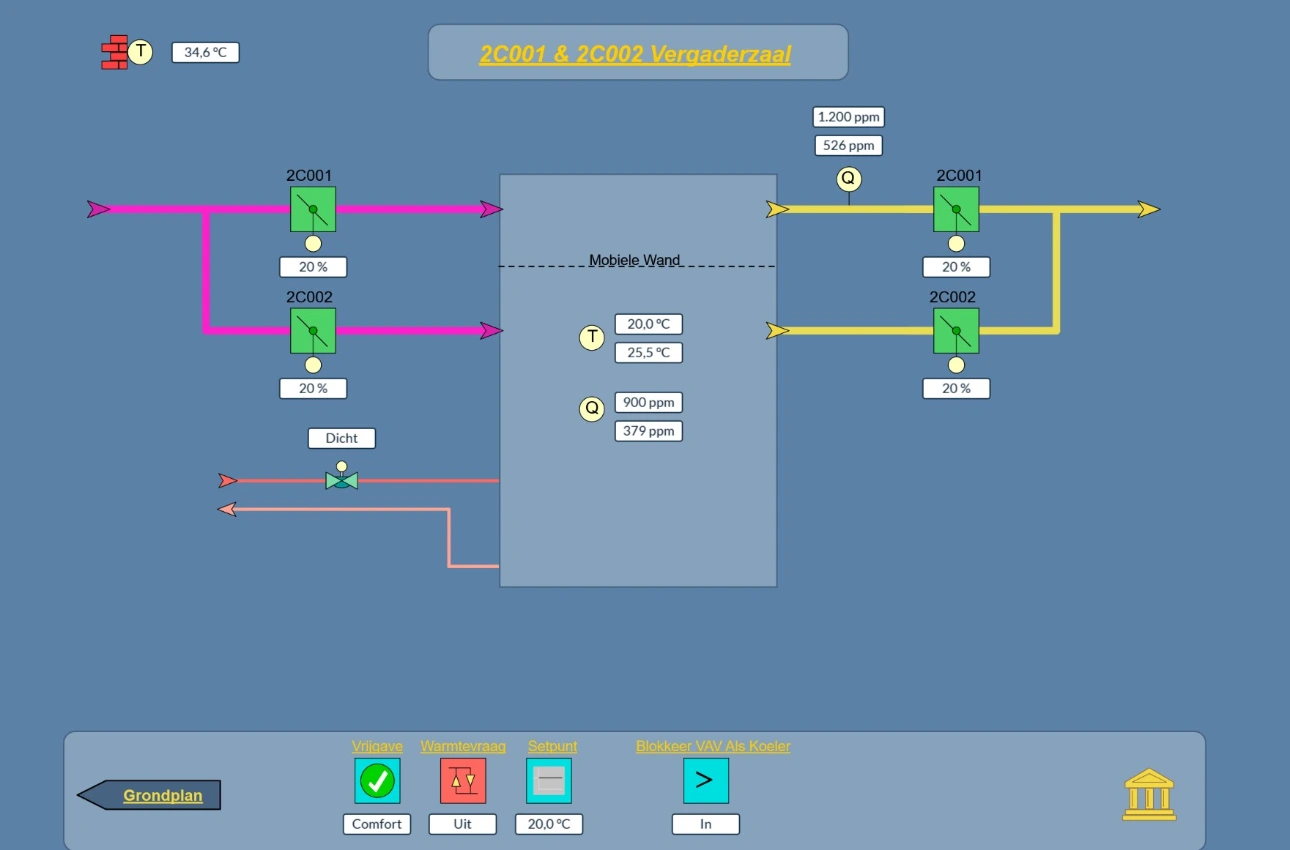

De gekozen opbouw maakt het mogelijk om de centrale HVAC-installaties per gebouw te regelen en tegelijk de verschillende ruimtes en zones afzonderlijk aan te sturen. Zo sluit de regeling beter aan bij de specifieke functie van elk deel van het gebouw.

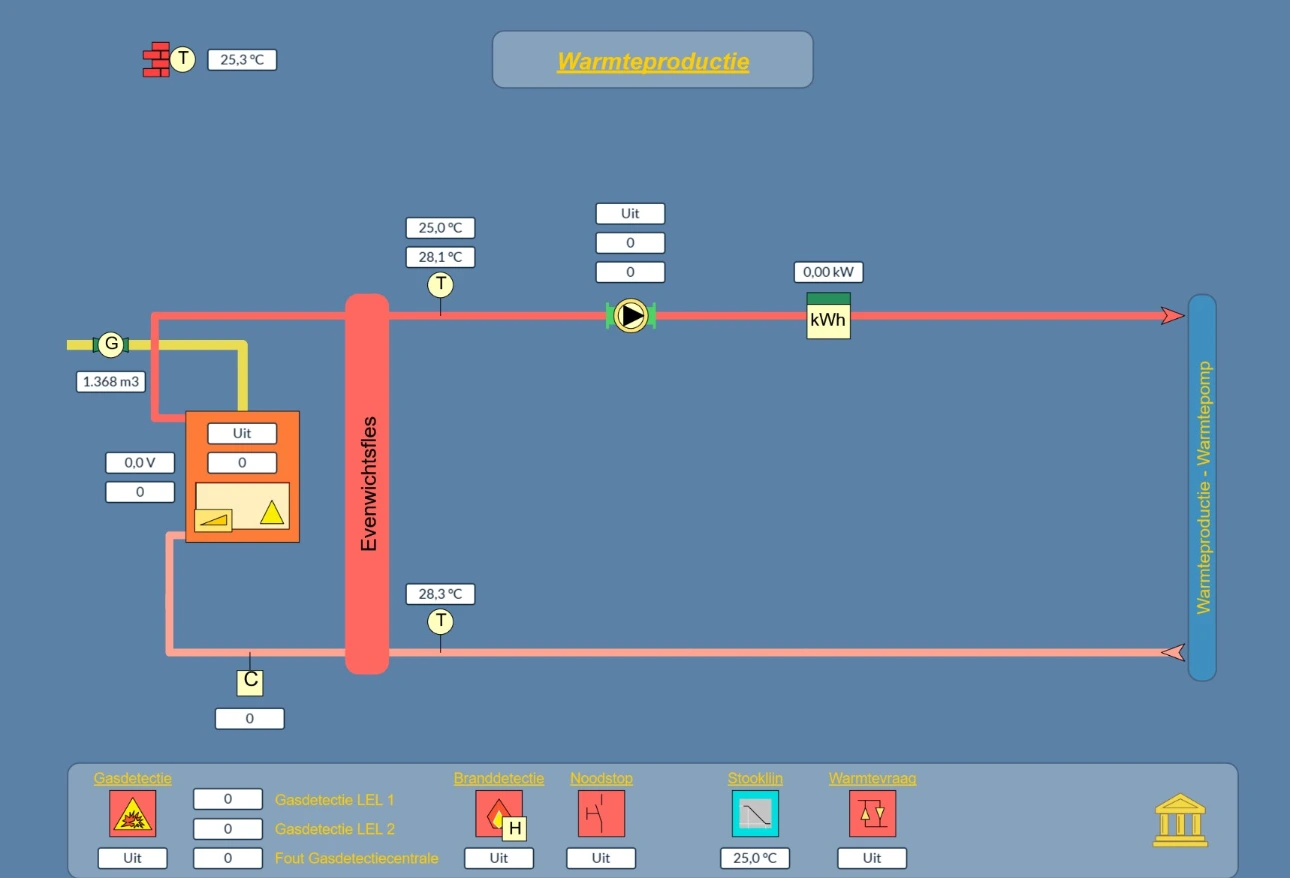

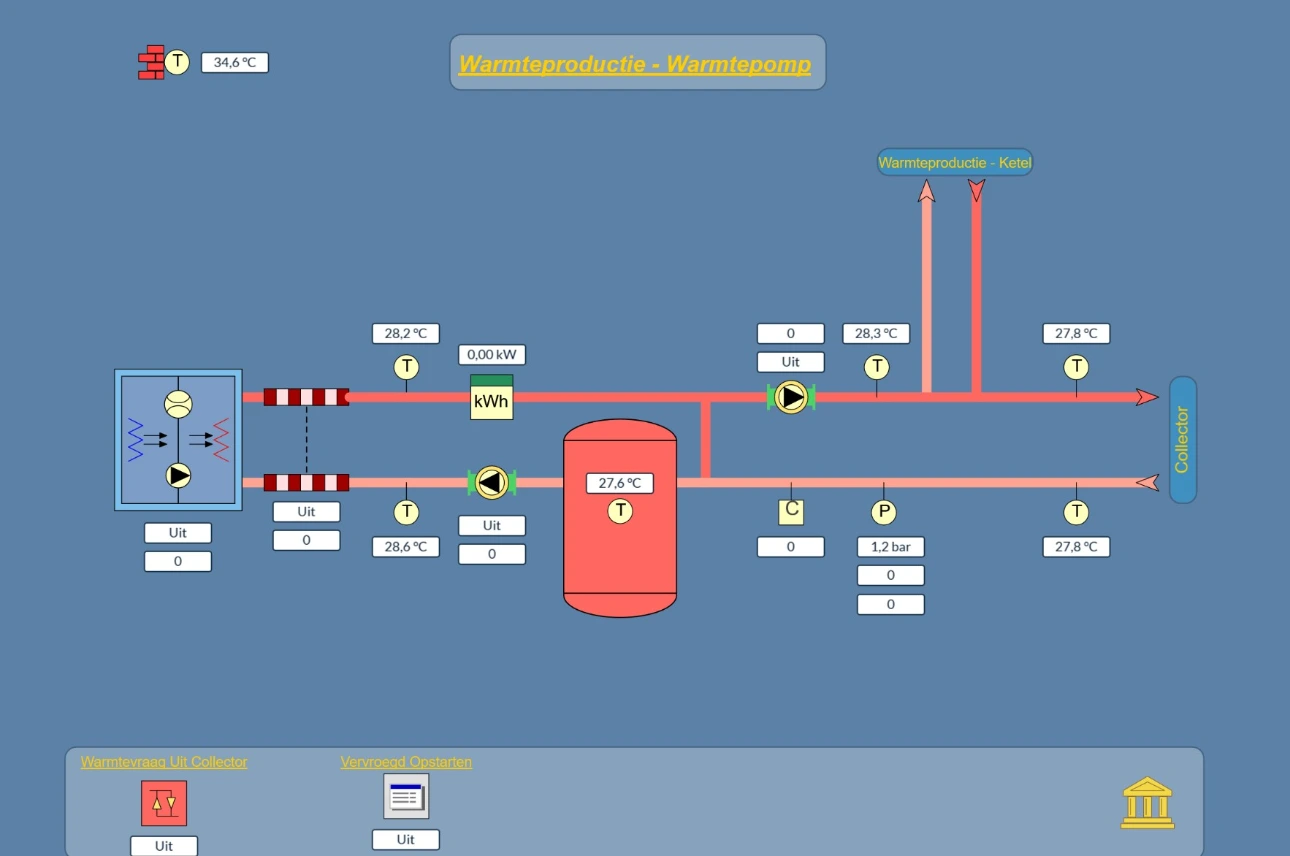

De HVAC-installatie is opgesplitst per gebouw. Elk gebouw beschikt over een warmtepomp, aangevuld met een ketel als back-up. Hierdoor kan de verwarmingsinstallatie per gebouw afzonderlijk worden aangestuurd. In gebouw G wordt de ketel daarnaast gebruikt voor de productie van sanitair warm water. De ketel brengt het sanitair warm water naar het gewenste setpunt en wordt eveneens ingezet voor de legionellabestrijding

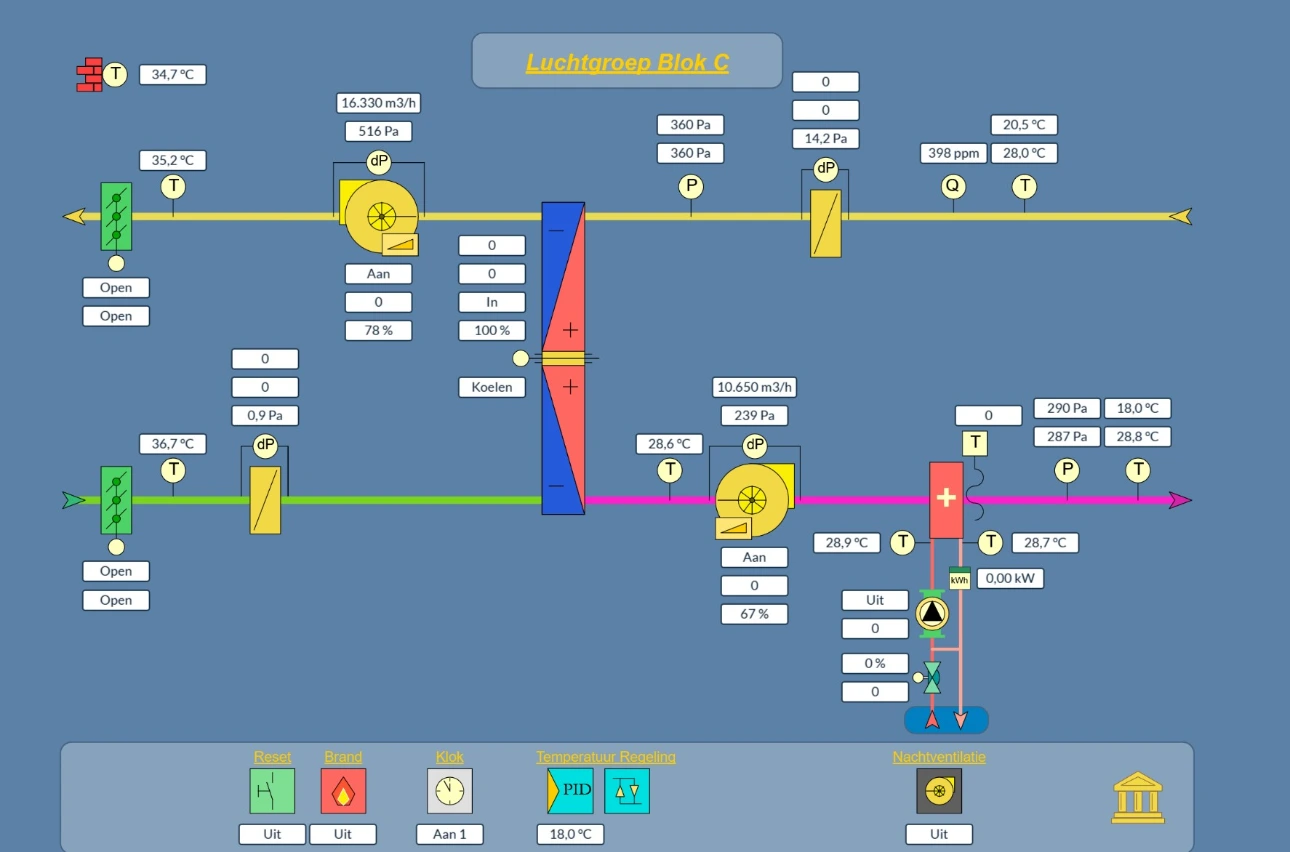

Ook de ventilatie vormt een belangrijk onderdeel van de HVAC-regeling binnen het Bertinus Collectief in Poperinge. Omdat beide gebouwen bestaan uit verschillende ruimtes met elk hun eigen functie en gebruik, werd de ventilatie-installatie opgesplitst in verschillende zones.
De regeltechniek vormt zo de centrale schakel tussen de verschillende installaties en zones. De werking kan centraal worden opgevolgd en aangepast, terwijl de verschillende gebouwzones individueel aangestuurd kunnen worden. Door verwarming en ventilatie binnen één geïntegreerde regelomgeving samen te brengen, ontstaat een overzichtelijke en flexibele installatie die afgestemd kan worden op het effectieve gebruik van de gebouwen.
Het resultaat is een geautomatiseerde ventilatieregeling voor de klaslokalen, kantoorruimtes, sporthal en bijhorende ruimtes, geïntegreerd binnen één centraal HVAC-regelsysteem.
